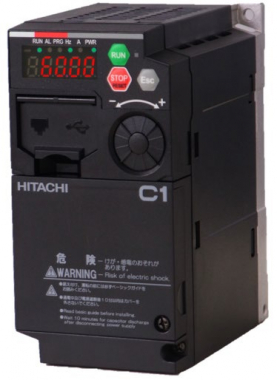

WJ-C1
Kompaktní plně vybavený měnič řady WJ-C1. Díky shodným rozměrům, stejné parametrické sadě i stejným komunikačním modulům, umožnuje ve stávajících aplikacích snadnou náhradu za měniče WJ200. Použitím ProDrive Next lze přenést nastavení ze staršího WJ200.
-
výkonový rozsah od 0,2 do 15kW
-
vektorové řízení bez zpětné vazby
-
počáteční moment 200% při 0,5Hz
-
rozsah frekvence do 590Hz ( do 1000Hz podmíněně)
-
dvojí výkonové typování - Normal Duty (ND): 150%/60sec / Light Duty (LD): 120%/60sec
-
STO (Safe torque off) funkce/ IEC 61508, IEC 61800-5-2: SIL3,ISO 13849-1: Cat.3 PLe, IEC 60204-1:Stop Cat.0
-
možnost parametrizace pomocí PC přes rozhraní USB
-
komunikace Modbus
-
integrovaný brzdný tranzistor
-
volitelné komunikace EtherCat, Profibus, ProfiNet a další
-
CE, UL, c-UL, RoHS
|
pojem |
třída 1f 200V |
|||||||
|
modely C1 |
001SF |
002SF |
004SF |
007SF |
015SF |
022SF |
||
|
použitelná velikost motoru |
kW |
VT |
0,2 |
0,4 |
0,55 |
1,4 |
2,2 |
3,0 |
|
CT |
0,1 |
0,2 |
0,4 |
0,75 |
1,5 |
2,2 |
||
|
HP |
VT |
1/4 |
1/2 |
3/4 |
1,5 |
3 |
4 |
|
|
CT |
1/8 |
1/4 |
1/2 |
1 |
2 |
3 |
||
|
jmenovitá kapacita (kVA) |
200V |
VT |
0,4 |
0,6 |
1,2 |
2,0 |
3,3 |
4,1 |
|
CT |
0,2 |
0.5 |
1,0 |
1,7 |
2,7 |
3,8 |
||
|
240V |
VT |
0,4 |
0,7 |
1,4 |
2,4 |
3,9 |
4,9 |
|
|
CT |
0,3 |
0.6 |
1.2 |
2,0 |
3,3 |
4,5 |
||
|
jmenovité vstupní napětí |
1 x 200V-15% až 240V +10%, 50/60Hz ±5% |
|||||||
|
jmenovité výstupní napětí |
3 x: 200 až 240V (v závislosti na vstupu) |
|||||||
|
jmenovitý výstupní proud (A) |
VT |
1,2 |
1,9 |
3,5 |
6,0 |
9,6 |
12,0 |
|
|
CT |
1,0 |
1,6 |
3,0 |
5,0 |
8,0 |
11,0 |
||
|
systém chlazení |
přirozené chlazení |
ventilátor |
||||||
|
záběrový moment |
200% při 0,5Hz |
|||||||
|
brždění |
bez odporu |
přibližně 100% ≤ 50Hz |
přibližně 70% |
přibližně 20% |
||||
|
s odporem |
150% |
100% |
||||||
|
minimální brzdný odpor (Ohm) |
100 |
50 |
35 |
|||||
|
váha |
(kg) |
1,0 |
1,0 |
1,1 |
1,6 |
1,8 |
1,8 |
|
|
pojem |
třída 3f 400V |
|||||||||||
|
modely C1 |
004HF |
007HF |
015HF |
022HF |
030HF |
040HF |
055HF |
075HF |
110HF |
150HF |
||
|
použitelná velikost motoru |
kW |
VT |
0,75 |
1,5 |
2,2 |
3,0 |
4,0 |
5,5 |
7,5 |
11 |
15 |
18,5 |
|
CT |
0,4 |
0,75 |
1,5 |
2,2 |
3,0 |
4,0 |
5,5 |
7,5 |
11 |
15 |
||
|
HP |
VT |
1 |
2 |
3 |
4 |
5 |
7,5 |
10 |
15 |
20 |
25 |
|
|
CT |
1/2 |
1 |
2 |
3 |
4 |
5 |
7,5 |
10 |
15 |
20 |
||
|
jmenovitá kapacita (kVA) |
200V |
VT |
1,3 |
2,6 |
3,5 |
4,5 |
5,7 |
7,3 |
11,5 |
15,1 |
20,4 |
25,0 |
|
CT |
1,1 |
2,2 |
3,1 |
3,6 |
4,7 |
6,0 |
9,7 |
11,8 |
15,7 |
20,4 |
||
|
240V |
VT |
1,7 |
3,4 |
4,4 |
5,7 |
73 |
9,2 |
14,5 |
19,1 |
25,7 |
31,5 |
|
|
CT |
1,4 |
2,8 |
3,9 |
4,5 |
5,9 |
7,6 |
12,3 |
14,9 |
19,9 |
25,7 |
||
|
jmenovité vstupní napětí |
3 x 380V -15% až 480V +10%, 50/60Hz ±5% |
|||||||||||
|
jmenovité výstupní napětí |
3 x: 380 až 480V (v závislosti na vstupu) |
|||||||||||
|
jmenovitý výstupní proud (A) |
VT |
2,1 |
4,1 |
5,4 |
6,9 |
8,8 |
11,1 |
17,5 |
23,0 |
31,0 |
38,0 |
|
|
CT |
1,8 |
3,4 |
4,8 |
5,5 |
7,2 |
9,2 |
14,8 |
18,0 |
24,0 |
31,0 |
||
|
systém chlazení |
přirozené chlazení |
ventilátor |
||||||||||
|
záběrový moment |
200% při 0,5Hz |
|||||||||||
|
brždění |
bez odporu |
přibližně 100% ≤ 50Hz |
přibližně 70% |
přibližně 20% |
||||||||
|
s odporem |
150% |
100% |
80% |
|||||||||
|
minimální brzdný odpor (Ohm) |
180 |
100 |
70 |
35 |
||||||||
|
váha |
(kg) |
1,5 |
1,6 |
1,8 |
1,9 |
1,9 |
2,1 |
3,5 |
3,5 |
4,7 |
5,2 |
|
|
|
Odrušovací filtry „B“pro měniče řad C1 (200V) |
|
C1-(002, 004)SF |
FPF-9120-10-SW |
|
C1-007SF |
FPF-9120-14-SW |
|
C1-(015, 022)SF |
FPF-9120-24-SW |
|
|
Odrušovací filtry pro měniče řad C1 (400V) |
|
C1-(004, 007)HF |
FPF-9340-05-SW |
|
C1-(015, 022, 030)HF |
FPF-9340-10/SW |
|
C1-040HF |
FPF-9340-14-SW |
|
C1-(055, 075)HF |
FPF-9340-30-SW |
|
C1-(110, 150)HF |
FPF-9340-50-SW |
|
Typ měniče |
Síťová tlumivka (normální výkon CT) |
Motorová tlumivka (normální výkon CT) |
|
C1-002SF 1x230V |
TLO1-6,7(12,4)A/4,37mH
|
SKY3TLT6/2,5 |
|
C1-004SF 1x230V |
||
|
C1-007SF 1x230V |
TLO1-11,2(21)A/2,62mH |
SKY3TLT10/1,5 |
|
C1-015SF 1x230V |
TLO1-16(30)A/1,83mH |
SKY3TLT16/0,9 |
|
C1-022SF 1x230V |
TLO1-22,5(42)A/1,3mH |
SKY3TLT25/0,6 |
|
C1-004HF 3x400V |
TLO3-3,3(6,1)A/8,88mH |
SKY3TLT6/2,5 |
|
C1-007HF 3x400V |
||
|
C1-015HF 3x400V |
TLO3-5,0(9,3)A/5,86mH |
SKY3TLT10/1,5 |
|
C1-022HF 3x400V |
TLO3-7,0(13)A/4,18mH |
|
|
C1-030HF 3x400V |
TLO3-11,0(21)A/2,66mH |
SKY3TLT16/0,9 |
|
C1-040HF 3x400V |
||
|
C1-055HF 3x400V |
TLO3-17(32)A/1,73mH |
SKY3TLT25/0,6 |
|
C1-075HF 3x400V |
TLO3-21(39)A/1,39mH |
SKY3TLT40/0,4 |
|
C1-110HF 3x400V |
TLO3-42(78)A/0,698mH |
|
|
C1-150HF 3x400V |
SKY3TLT60/0,25 |
|
Typ měniče |
Síťová tlumivka (zvýšený výkon VT) |
Motorová tlumivka (zvýšený výkon VT) |
|
C1-002SF 1x230V |
TLO1-6,7(12,4)A/4,37mH
|
SKY3TLT6/2,5 |
|
C1-004SF 1x230V |
||
|
C1-007SF 1x230V |
TLO1-11,2(21)A/2,62mH |
SKY3TLT10/1,5 |
|
C1-015SF 1x230V |
TLO1-16(30)A/1,83mH |
SKY3TLT16/0,9 |
|
C1-022SF 1x230V |
TLO1-22,5(42)A/1,3mH |
SKY3TLT25/0,6 |
|
C1-004HF 3x400V |
TLO3-3,3(6,1)A/8,88mH |
SKY3TLT6/2,5 |
|
C1-007HF 3x400V |
TLO3-5,0(9,3)A/5,86mH |
SKY3TLT10/1,5 |
|
C1-015HF 3x400V |
TLO3-7,0(13)A/4,18mH |
|
|
C1-022HF 3x400V |
SKY3TLT16/0,9 |
|
|
C1-030HF 3x400V |
TLO3-11,0(21)A/2,66mH |
|
|
C1-040HF 3x400V |
TLO3-17(32)A/1,73mH |
SKY3TLT25/0,6 |
|
C1-055HF 3x400V |
TLO3-21(39)A/1,39mH |
SKY3TLT40/0,4 |
|
C1-075HF 3x400V |
TLO3-42(78)A/0,698mH |
|
|
C1-110HF 3x400V |
SKY3TLT60/0,25 |
|
|
C1-150HF 3x400V |
